外注前に押さえたい！治具とクランプの関係と、依頼で失敗しない設計のコツ

製造現場において、製品の加工精度や作業効率を大きく左右する「治具（じぐ）」。その中でも、ワーク（加工対象物）を固定する「クランプ」部は、安全で高精度な加工を実現するうえで非常に重要な要素となります。特に近年では、加工機の高性能化や多品種少量生産の増加により、治具やクランプに求められる役割も高度化・多様化しています。

一方で、「治具とクランプは同じものなのか？」「どんな種類があるのか？」「どこまでのレベルまでは社内で内製し、どこから外注すべきか」といった疑問を持つ技術者や調達担当者も少なくありません。

この記事では、治具とクランプの関係性や違いを明確にした上で、どのようなシーンでどのようなタイプのクランプ／治具を用いるべきか、製作を外注する場合に注意すべきポイントはなにか？ についてわかりやすく、詳細に解説していきます。

製造現場では、「クランプ」と「治具」という言葉が頻繁に使われますが、この2つの違いを明確に説明できる人は意外と少ないかもしれません。
まず最初に、それぞれの定義と関係性を整理しておきましょう。

クランプとは何か？

クランプとは、加工や組立の際に、ワーク（加工対象物）を正確な位置でしっかりと固定するための機構部品です。クランプは「固定をする力を出す部品」であって、単体でワークの固定は完結しないことに注意が必要です。

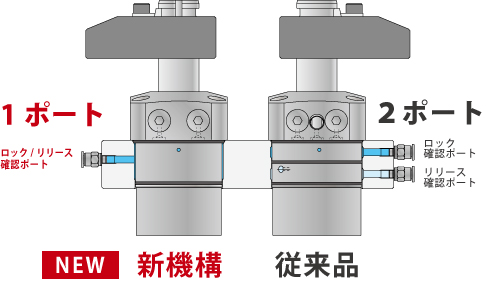

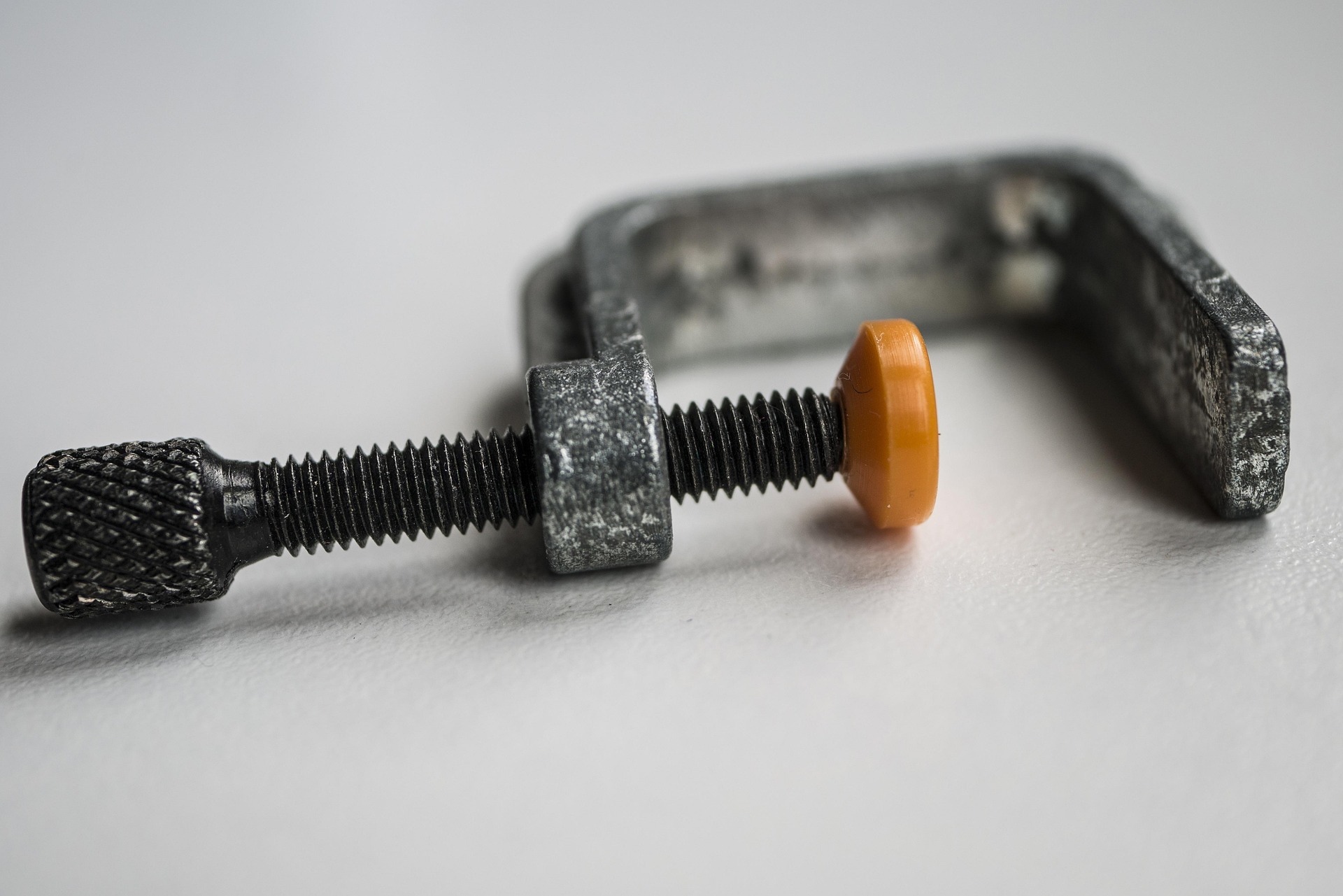

代表的なものにはトグルクランプ、油圧クランプ、ネジ式クランプなどがあり、使用目的や加工機械に応じて多種多様なタイプが存在します。

例えば、フライス加工で穴あけを行うとき、ワークが少しでも動けば精度不良や工具破損につながり、最も重要な安全に作業が出来なくなります。そこで、クランプを使ってワークを固定することで、安全かつ高精度な加工が実現できるのです。

治具とは何か？

一方で「治具（じぐ）」とは、加工や組立、検査などを効率よく行うために使用される補助装置の総称です。

その中には、位置決めプレートやベースプレート、ガイド（ガイドブロック）、固定枠、さらにはクランプも含まれます。

言い換えれば、クランプは治具を構成する部品のひとつであり、治具の中でも「固定」に特化した役割を担っています。たとえば、位置決め治具の中に油圧クランプを組み込むことで、ワークの位置合わせと固定を同時に行うことが可能になります。

クランプとバイスの違い

クランプとよく混同されるものに「バイス」がありますが、これは固定方法と用途の違いで区別されます。

• バイス：主に手動で、回転ネジを使ってワークを挟み込む加工用品。1点固定で汎用的に使える。
• クランプ：用途に応じて多点固定や油圧式などもあり、自動化や専用機への組み込みも可能。

つまり、バイスは単体で使われる汎用工具であるのに対して、クランプは治具に組み込まれてこそ真価を発揮する、構成部品としての色合いが強いのです。

チャックについて

チャックは主に旋盤やマシニングセンタで使われる、ワークの固定に向けた掴む機構のことを指します。

例えば、三つ爪チャックは3つの爪が同時に動き、ワークの外径を均等に掴みます。円筒型のワークを固定するために設備に搭載されている機構です。次に、四つ爪チャック（独立チャック）は、４つの爪が個別に動くチャックとなっており、中心が重心と異なる偏心型のワーク、角物のワークを掴むのに使えます。

役割としては、クランプと似ていますが異なるものであり、この後もチャックは頻出するワードとなりますのでご注意ください。

製造現場で用いられる治具には、用途や目的に応じてさまざまな種類が存在します。それぞれの治具は、加工・組立・検査といった工程でワーク（加工対象物）を適切に固定・保持するために設計されており、使用されるクランプの種類も治具の特性に応じて異なります。

また、「クランプ（締付け装置）」は、これら治具の中に組み込まれる要素であり、単体で治具と呼ばれることは一般的ではありません。とくに位置決め治具においては、「位置決め機構」と「クランプ機構」が別々に設計されるのが基本です。クランプは様々な会社が商品として開発されており、治具メーカーが適切に選定・組み込みを行います。

今回は、金属加工における加工工程に関連する代表的な治具の種類やタイプと、それぞれに適したクランプの使い方について紹介します。

位置決め治具

位置決め治具は、文字通り加工の際にワークを加工する位置や姿勢を正確に決めるための治具です。穴あけやフライス加工、旋削加工などで、加工位置のズレを防ぎ、図面通りの寸法精度（寸法公差）を確保するために用いられます。繰り返し精度（同じ位置に繰り返し固定できる精度）も求められ、精密な部品加工や組立において欠かせない存在です。主に、精密加工/大ロット生産を求められる製品の加工（半導体製造部品・自動車部品等）で大きな役割を果たす存在です。

位置決め治具は、一般に「位置決め機構」と「クランプ機構」の２つで成り立ちます。位置決め機構によって、ワークの位置を正確に決定し、クランプによって固定することで、寸法ズレと加工ミスを防ぎます。ただし、実際の製造現場では、位置決め治具を考えた際に、同一治具の中にクランプが組み込まれることが多いため、混同されやすいことが実情です。

主な位置決め機構

• 位置決めピン
• ストッパー
• ガイドブロック
• Vブロック（円柱ワーク向け）

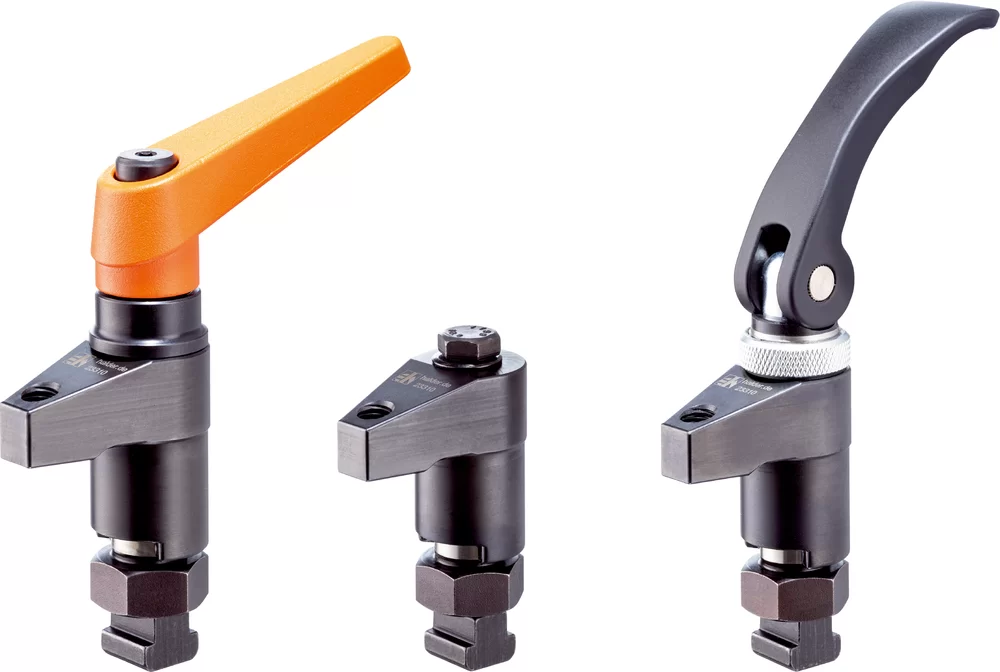

例えば、治具ベース上のピンやストッパーでワークの原点を正確に出す設計が基本となりますが、ワークが“浮く”ような状態では精度は保証されません。このとき、しっかりと接触面に押し付けるクランプの働きが重要になります。ここで、位置決め治具によく組み込まれるクランプを紹介します。

クランプ治具

クランプ治具は、位置決め治具を用いて正確に位置・姿勢を決定した後に利用する治具で、加工中の振動や反力によってワークが動いてしまうのを防ぐための治具です。正しく言うのであれば、先ほど説明したスイングクランプやトグルスタンプも、クランプ治具の一種であると言えます。特に、フライス加工や旋削加工、中ぐり加工、難削材を加工するなど、切削負荷が大きい加工を行う場合には、クランプも強固な締め付けが求められます。（材質の特性等に基づいて適切なトルクを設定する必要があります。）
それでは、クランプ治具として広く認識されている治具を紹介いたします。

---

ここでは、部品加工によく用いられるクランプの一部をピックアップして紹介しました。繰り返しますが、クランプはワーク（加工対象物）を固定するために用いられる治具を構成する一部品であり、位置決めピンやベースプレート、ガイドブロックなど他の部品と組み合わせて、加工精度の向上を実現します。特に、ベースプレートはクランプ自体を据え付けるケースが多く、ベースプレートの品質も治具の高品質化に重要な要素の１つです。ここで、ベースプレートに関しては、当社が別の記事も掲載しておりますので、もし役割や重要性を気になる方はぜひご覧ください。

治具は、製造現場での寸法精度の確保や作業効率の向上に欠かせない要素です。
そして、その治具の中でも「ワークの固定」を担うクランプ機構は、治具性能を左右する重要な構成要素のひとつであり、多種多様な種類が存在します。したがって、高精度な治具の設計/製作には製品形状や材質、加工工程に応じて適切なクランプ方式を選べる豊富かつ高度な知識と経験が求められます。

もし、自社に対応できない治具の製作が求められる場合、治具製作を外部に依頼することも有効です。治具設計/製作の専門メーカーはクランプに関する知見を活かした提案や対応を受けることができ、以下のような大きなメリットが得られます。

専門的な設計力と製造ノウハウを活用できる

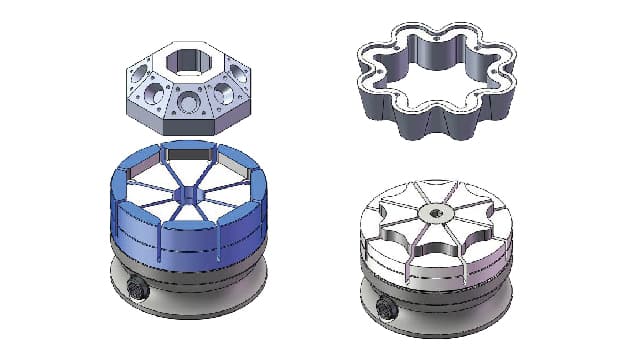

説明した通り、クランプにはスイングクランプや油圧クランプ、エキスパンションクランプなどさまざまな種類がありますが、高精度な部品加工を実現する為には、加工するワークや製品の形状、材質、工程の内容、利用設備等、非常に幅広い内容を網羅して、適切なクランプを選定・配置する必要があります。

この課題に対して、専門業者であれば、クランプの選定や荷重の分散設計、干渉の回避、耐久性まで含めた最適設計が可能で、社内の設計では対応しきれない可能性が高い課題を解決することができます。

社内リソースを有効活用できる

上記の通り、クランプを含む治具の設計/製作には幅広い情報の検討を要するため、人的リソースと時間を要します。加えて、内製する場合には、工作機械も利用することになるため、従来業務に支障をきたしかねません。

そこで、治具設計・製作を外注先に依頼すれば、社内のリソースを本業に集中させることができ、業務効率の最適化とスピード感のある対応が可能になります。特に、クランプを含む治具では、仕上がり精度や操作性に関して想定外の課題が発生しやすいため、外注先のノウハウが大きく活きてきます。

コストの最適化と納期対応の柔軟性が得られる

クランプ機構が絡む治具は、構造が複雑化しやすく、材料費や加工工数、組立の手間がかかりがちです。一方、専門業者であれば製造実績も豊富であり、VE（Value Engineering）を切り詰めた、必要な機能を維持しつつ、コストダウンを図る設計提案が可能です。

たとえば、「締付け力が高すぎてワークが変形する」といったトラブルを防ぐための構造変更や、段取りを効率化するためのクランプ位置の最適化といった改善が見込めます。

また、豊富な実績と社内設備を有する外注先であれば、設計変更や短納期の要求にも柔軟に対応でき、製品開発のスピードを落とさずに治具の供給が可能です。

---

このように、治具製作においてクランプの知見は、製品の品質・コスト・納期に直結する重要な要素です。専門業者に依頼することで、単なる「固定具」ではなく、生産性向上や品質安定に貢献する治具を実現することができます。

なお、当サイトを運営する『株式会社大塚製作所』は治工具製作の専門業者として、75年以上の歴史がございます。幅広い業界の治工具の製造依頼を頂いており、自動車や工業機械メーカー様から、部品メーカー様まで工数低減や品質向上を実現する治具の設計・製作を行ってきております。油圧クランプやトグルクランプ、デルフィンクランプなど幅広いクランプを組み込んだ治具の製作実績がございます。

治具製作を外注する場合、単に図面を渡して加工依頼をするだけでは、満足のいく製品には仕上がりません。治具の用途や要求精度、設置環境などの条件を外注先としっかり共有し、設計から納品までの流れを明確にしておくことが、高品質な治具を短納期で手配するためのポイントです。
ここでは、治具製作を外注する際の一般的な流れと、注意すべきポイントについて解説します。

治具外注を行う際に注意すべきポイント

あらためて、治具の設計製作を外注する際に気を付けるべきポイントを整理します。

設計意図を正確に伝える

目的や使用条件が曖昧なままでは、形状や構造が治具に適切に反映されません。特に、「どのような加工や検査に使うのか？」「このクランプを使って効率化したいのだが」など、お客様が想定している前提を明示することが重要です。

図面情報の明確化

公差や寸法、固定（クランプ）位置など、判断に必要だと思わしき部分は補足資料を添えてしっかり伝達することが大切です。図面に手書きやマーカーでも構わないので、可能な限り豊富な情報を外注先に提供しましょう

納期と品質基準の調整

「いつまでに必要か」、「どの精度が必須要件か」は必ず伝え、設計上のリスクを共有します。そのためには、治具の製作にあたって検査成績書の要否や、三次元測定の必要性等も初期段階から伝えることが望ましいです。

クランプ部の設計と調整

クランプは後付けが容易に行える部品ではなく、治具全体と一体で考えるべき重要な構成要素です。したがって、ワークへの応力のかかり方や、ツールや設備の機構などに対する干渉の有無は設計から考慮できるよう、双方で検討しましょう。

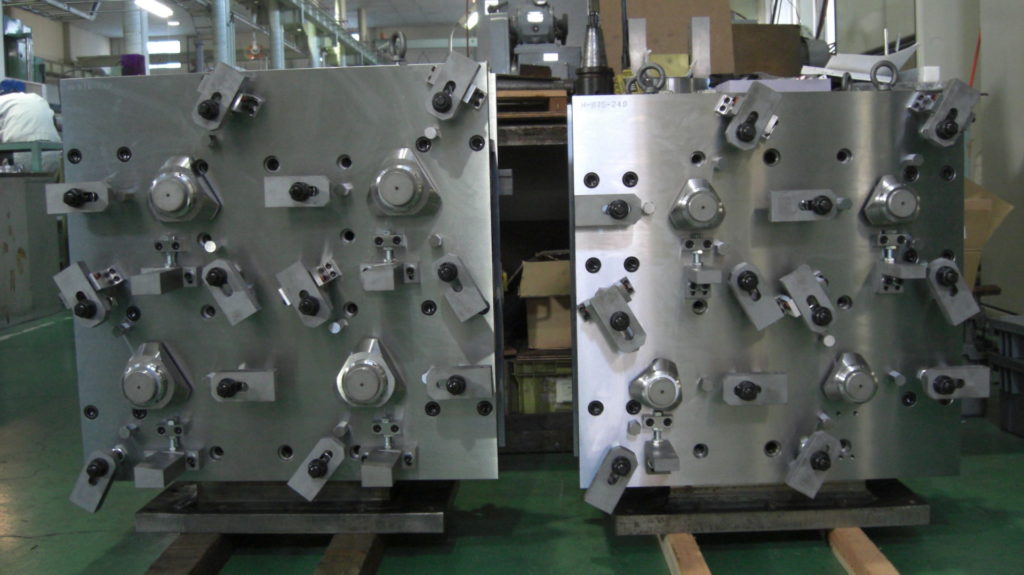

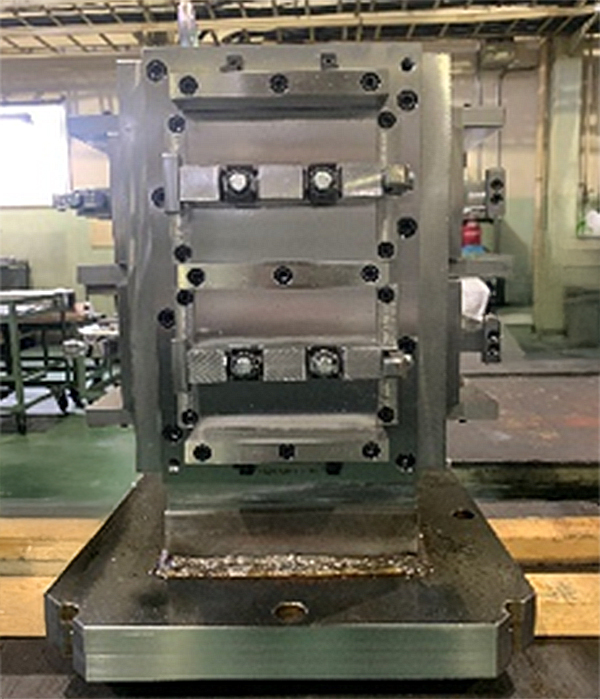

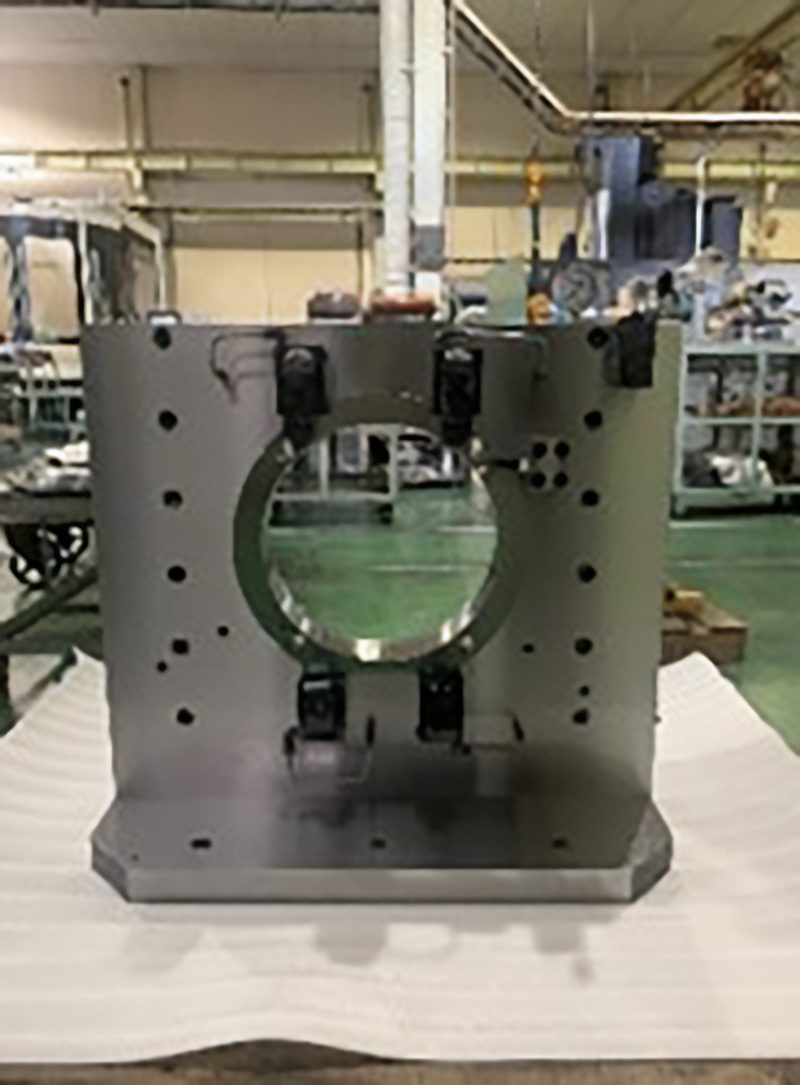

当社は75年以上治具・治工具の専門メーカーとして事業を行っており、豊富な設計/製作実績を有しております。ここで、当社が製作した治具の一部をご紹介いたします。

治具とクランプは、精密機械加工の現場において、製品の品質や生産性そして安全性を支える重要な存在です。
特に、クランプは「ワークを固定する」という大きな役割を担い、その選定・設計次第で加工の再現性や安全性、作業効率を大きく左右するため、製品コストに直結します。

クランプには、スイングクランプ、トグルクランプ、油圧クランプ等様々な種類が存在し、用途に合わせて適切な選定を行う必要があり、最適化が実現できれば自動化・省力化、高品質な部品加工を可能にします。

しかし、クランプを含む治具の設計には技術者・設備等の大きなリソースを必要とします。もし、内製化が難しい場合には、クランプ・治具の設計/製作の専門メーカーに依頼することで、製品の設計・コスト・納期等あらゆる最適化が図れます。

治具製作の成功は、単に図面を描いて加工するだけではありません。今回スポットを当てたクランプの種類や配置、固定方向や応力分散といった細部までを考慮する必要があり、それには高い専門性が求められます。

当サイトを運営する私たち株式会社大塚製作所では、治具とクランプを一体的に捉えた、精密な治具の設計・製作を通じて、数多くの現場の課題を解決してきました。もし、治具やクランプに関してお悩みのことがあれば、ぜひお気軽にご相談ください。
